屋上防水の膨れを防止するには



防水工事のクレームで一番多いのは
防水工事施工後の膨れ(ふくれ)かと思われます。

実はこの膨れ、密着工法の場合は施工手順をしっかり守っても起きます。

フクレ.jpgフクレ (1).jpg

築後メンテナンスされてない陸屋根



膨れを防止するための【脱気筒】 ですが・・・


原因は長年にわたって浸入した水分が防水工事後に熱により温まり湿気となって出ようとした 結果、防水層が膨らんできます。 もちろんそれを防ぐため脱気筒をつけるのですが効果としておいつかない事もあります。



ベランダではそうそう起こりませんが陸屋根、ルーフバルコニー等、比較的面積が広くなると起きやすく、また築年数が古くなればなるほどよく見られる現象です。



膨れ事例.jpg膨れ事例 ①.jpg

【膨れが起きている事例】



それを防ぐのが通気緩衝工法(つうきかんしょうこうほう)です。

このページではウレタン防水による通気緩衝工法の施工手順を御紹介します。




この工法はシート(通気緩衝シート)自体が半分は密着し半分は密着しておらず、その密着していないところから湿気を逃す構造になっています。


・新築後、一度もメンテナンスされていない。
・建物の構造上横揺れがある。
・シート防水での施工が困難。

そのような場合の陸屋根やルーフバルコニーにはおススメの工法になります。



ウレタン防水 通気緩衝工法 築18年 戸建て住宅 ルーフバルコニー

築18年 戸建て住宅の施工例になります。
雨漏りをしているわけではありませんが、今後のために。という事で外壁塗装と防水工事をご依頼いただきました。

施工手順をご覧ください。

① 高圧洗浄

通気緩衝 (1).jpg



② 目地撤去

通気緩衝 (2).jpg



③ バックアップ材設置 。クラック箇所はVカット処理します。

通気緩衝 (3).jpg



④ プライマー塗布

通気緩衝 (4).jpg



⑤ シール材充填

通気緩衝 (5).jpg



⑥ 通気シート張り 。裏紙をはずしながら張っていきます。

通気緩衝 (6).jpg



⑦ ジョイントテープ。 シートとシートの間を張っていきます。

通気緩衝 (7).jpg



⑧ 脱気筒設置  湿気の逃げ道を作ります。

通気緩衝 (8).jpg



⑨ 端末シール処理  隙間がないよう埋めていきます。

通気緩衝 (11).jpg



⑩ 上塗り1層目。 ウレタン防水の一層目です。

通気緩衝 (13).jpg



⑪ もう一度塗っていきます。上塗り2層目

通気緩衝16 (1).jpg

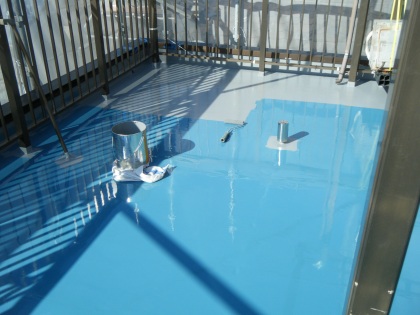

⑫ 最後にトップコート

通気緩衝 (15).jpg



⑬ 完成です。








ウレタン防水 通気緩衝工法 築20年 事務所 屋上陸屋根

施工例のご紹介です。
築20年鉄骨ALCの建物になります。

雨漏りをしている、とのことでホームページからご依頼いただいたのですが下記の画像は雨漏れしている現状です。
天井のクロスがめくれ上がって、すでにボード面自体が腐敗しています

通気緩衝 工場500 (1).jpg



通気緩衝 工場250 (2).jpg

 雨漏れの原因は、やはりドレン周辺の不具合です。

上の画像の真上に、このドレン(排水口)があるのですが
・詰まり
・接合部分のズレ
等によって雨漏れを誘発しています。



この雨漏れを直すには改修ドレンを併用した防水工事をするしかありません。鉄骨ALCは構造上横揺れがありますのでウレタン防水の通気緩衝工法をご提案しました。

以下は工程写真になります。※細かい工程写真は200枚以上ありましたのでピックアップして掲載しています。


まずはビフォーアフターから。

施工前 ・ 施工後

通気緩衝 工場500 (3).jpg

通気緩衝 工場500 (5).jpg



 施工前 ・ 施工後

通気緩衝 工場500 (2).jpg

通気緩衝 工場500 (4).jpg



ここから工事スタートになります。

①まずは、ドレン周りのゴミを取り除き、上蓋をはずします。

通気緩衝 工場250 (1).jpg 通気緩衝 工場250 (2).jpg
通気緩衝 工場250 (3).jpg 通気緩衝 工場250 (4).jpg



②高圧洗浄

通気緩衝 工場250 (5).jpg 通気緩衝 工場250 (6).jpg



③既存目地を撤去。バックアップ材を入れ再度埋めていきます。十字の交わっている部分を埋めていないのは、あとでこの箇所に脱気筒を設置するためです。

通気緩衝 工場250 (7).jpg 通気緩衝 工場250 (8).jpg
通気緩衝 工場250 (9).jpg 通気緩衝 工場250 (10).jpg



④ボンドを塗りシートを張っていきます。

通気緩衝 工場250 (11).jpg 通気緩衝 工場250 (12).jpg
通気緩衝 工場250 (13).jpg 通気緩衝 工場250 (16).jpg



⑤ウレタンの中塗りを塗布。コテで厚みをつけながら塗っていきます。

通気緩衝 工場250 (14).jpg 通気緩衝 工場250 (17).jpg
通気緩衝 工場250 (19).jpg 通気緩衝 工場250 (18).jpg



⑥脱気筒を設置します。長年に溜まった残留水分はここから抜けていきます。

通気緩衝 工場250 (22).jpg 通気緩衝 工場250 (20).jpg
通気緩衝 工場250 (23).jpg 通気緩衝 工場250 (21).jpg



⑦立ち上がり・架台部分。こちらはウレタン防水の密着工法で施工していきます。プライマー塗り。

通気緩衝 工場250 (25).jpg 通気緩衝 工場250 (26).jpg



⑧改修ドレン設置します。形を整えたあと隙間はシール材で埋めておきます。

通気緩衝 工場250 (27).jpg 通気緩衝 工場250 (28).jpg
通気緩衝 工場250 (29).jpg 通気緩衝 工場250 (30).jpg



⑨立ち上がり・架台部分。メッシュを張りながらウレタン防水の中塗りを塗っていきます。

通気緩衝 工場250 (31).jpg 通気緩衝 工場250 (32).jpg
通気緩衝 工場250 (34).jpg 通気緩衝 工場250 (37).jpg



⑩ウレタン防水の上塗りを塗っていきます。ここまできたら、工事の大半が終わった状況ですがもう少し続きます。

通気緩衝 工場250 (38).jpg 通気緩衝 工場250 (40).jpg
通気緩衝 工場250 (44).jpg 通気緩衝 工場250 (45).jpg
通気緩衝 工場250 (53).jpg 通気緩衝 工場250 (57).jpg



⑪端末シール。手摺りの付け根、笠木の接合部分などをシール材で埋めていきます。

通気緩衝 工場250 (60).jpg 通気緩衝 工場250 (61).jpg
通気緩衝 工場250 (62).jpg 通気緩衝 工場250 (63).jpg
通気緩衝 工場250 (72).jpg 通気緩衝 工場250 (73).jpg



⑫最後の仕上げトップコートです。ドレン部分にはゴミが入らないようストレーナーを設置。

通気緩衝 工場250 (64).jpg 通気緩衝 工場250 (67).jpg
通気緩衝 工場250 (70).jpg 通気緩衝 工場250 (74).jpg
通気緩衝 工場250 (75).jpg 通気緩衝 工場250 (77).jpg
通気緩衝 工場250 (78).jpg 通気緩衝 工場250 (79).jpg



完了です。

通気緩衝 工場500 (5).jpg

通気緩衝 工場500 (4).jpg
